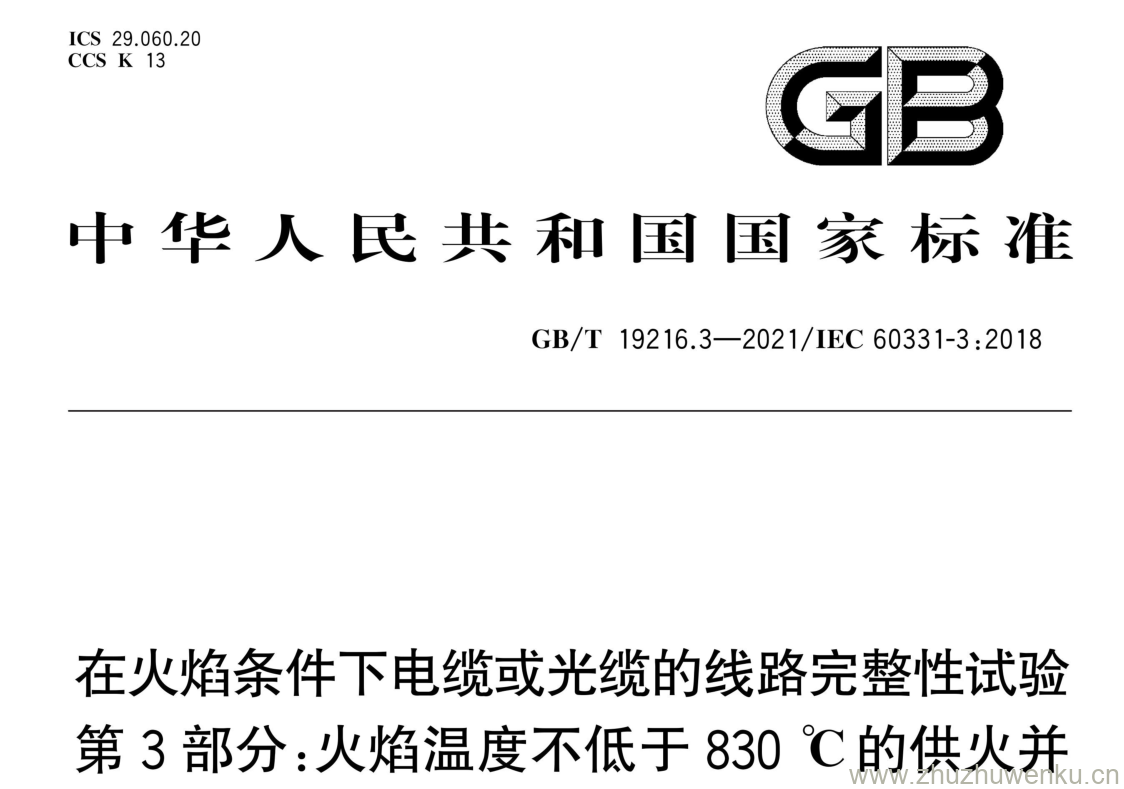

GB/T 19216.3-2021 pdf 下载在火焰条件下电缆或光缆的线路完整性试验 第3部分:火焰温度不低于830 ℃ 的供火并 施加冲击振动，额定电压0.6/1 kV及以下 电缆穿在金属管中进行的试验方法

本文件描述了耐火电缆穿在金属管中受到规定条件下的火焰和冲击振动时应保持线路完整性的试验方法。
本文件适用于额定电压0.6/1kV及以下的电缆,包括额定电压低于80V的金属导体数据和电信电缆及光缆。
本文件适用于外径小于或等于20mm的试验电缆。
本文件描述了额定电压0.6/1kV及以下电力电缆和控制电缆的试验失败点、连续性检查装置、试验样品、试验程序和试验报告的详细信息。未给出金属导体数据和电信电缆及光缆的试验失败点、连续性检查装置、试验样品、试验程序和试验报告的详细信息。
虽然适用范围仅局限于额定电压0.6/1 kV及以下的电缆,但当制造厂和买方同意,并配备合适的熔断器后,也能适用于额定电压1.8/3(3.3)kV及以下的电缆。
不假定用此方法评估成功的电缆也能通过GB/T 19216.1- 2021 或GB/T 19216.2- 2021 的要求。对这两个标准中任何一个的试验都要分别进行。根据GB/T 19216.1- 2021 第11章或GB/T 19216.2- 2021第11章的规定,这种额外的性能能通过标记来识别。
附录A给出了试验用燃烧器和控制系统的验证方法。
警示:本文件中的试验可能涉及使用危险的电压和温度。宜采取适当的预防措施,防止可能涉及的电击、燃烧、火灾和爆炸的危险,以及可能产生的任何有害气体。
